Deskrizzjoni tal-produzzjoni
Skrin li jivvibra huwa tip ta' tagħmir ta' screening li jista' jiġi kklassifikat, deidrat, de-slimed, de-intermedju u magħżul. Il-vibrazzjoni tal-korp tal-iskrin tintuża biex tinħall, tistratifika u tippenetra l-materjal biex jinkiseb l-iskop tas-separazzjoni tal-materjal. L-effett tal-iskrinjar tal-iskrin li jivvibra mhux biss għandu impatt kbir fuq il-valur tal-prodott, iżda għandu wkoll impatt dirett fuq l-effiċjenza tal-pass li jmiss.
Mutur elettriku
Il-mutur huwa mmexxi miċ-ċinturin V- biex jagħmel il-blokka eċċentrika tal-exciter iddur b'veloċità għolja, li tiġġenera forza ta 'inerzja ċentrifugali kbira, u tistimula l-kaxxa tal-iskrin biex tipproduċi moviment ċirkolari b'ċerta amplitudni.
Wiċċ għarbiel
Il-materjal fuq l-iskrin huwa soġġett għall-impuls mogħti mill-kaxxa tal-iskrin fuq il-wiċċ tal-iskrin inklinat biex jipproduċi moviment kontinwu tat-tfigħ. Matul il-proċess tal-laqgħa tal-materjal u l-wiċċ tal-iskrin, il-partiċelli iżgħar mit-toqba tal-iskrin jistgħu jgħaddu mill-iskrin biex jiksbu klassifikazzjoni.
Shaking
Għall-iskrin li jivvibra ċirkolari, peress li l-exciter huwa rranġat fuq iċ-ċentru tal-gravità tal-kaxxa tal-iskrin, l-assi twil tal-ellissi fiż-żewġt itruf tal-kaxxa tal-iskrin jifforma figura-forma ta 'tmien, u t-tarf ta' fuq ta ' l-assi twil ta 'l-ellissi fit-tarf ta' l-għalf tiffaċċja d-direzzjoni tal-iskarika, li twassal għall-ħeffa tal-materjal. Ifrex, u t-tarf ta 'fuq tal-assi twil ellittiku tat-tarf tal-iskarigu huwa oppost għad-direzzjoni tal-iskarika, li tnaqqas il-veloċità li tiċċaqlaq tal-materjal, li twassal għall-iskrinjar ta' diffiċli-biex{{2} }materjali tal-iskrin, u l-wiċċ tal-iskrin b'forma ta' ark- iżid iż-żona effettiva tal-magna tal-iskrin, u b'hekk ittejjeb l-effiċjenza tagħha. qawwa tal-ipproċessar.
Magħżel
Barra minn hekk, għal materjali diffiċli-biex-iskrin, l-iskrin li jivvibra ċirkolari jista 'jagħmel ix-xaft prinċipali jdur, sabiex id-direzzjoni tal-vibrazzjoni tkun opposta għad-direzzjoni li tiċċaqlaq tal-materjal, u l-veloċità li tiċċaqlaq tal-materjal tul il-wiċċ tal-iskrin huwa mnaqqas (fil-każ li l-angolu tal-inklinazzjoni tal-wiċċ tal-iskrin huwa l-istess bħall-veloċità tar-rotazzjoni tax-xaft prinċipali), sabiex ittejjeb l-iskrinjar. effettività.
Karatteristiċi tal-prestazzjoni
1. L-iskrin li jivvibra ċirkolari jadotta exciter tax-xaft eċċentriku ċilindriku u blokka eċċentrika biex taġġusta l-amplitudni, li hija faċli biex tużah u tinżamm.
2. L-iskrin li jivvibra ċirkolari jadotta skrin minsuġ tal-azzar tar-rebbiegħa jew skrin tal-ippanċjar, li għandu ħajja twila ta 'servizz u mhux faċli biex timblokka toqob.
3. L-iskrin li jivvibra ċirkolari jadotta rebbiegħa ta 'iżolament tal-vibrazzjoni tal-gomma, li għandha ħajja twila ta' servizz, ħsejjes baxxi u stabbli fuq -żona ta 'reżonanza.
Skrin li jivvibra lineari
Il-vibrazzjoni tal-mutur tal-vibrazzjoni tintuża bħala s-sors tal-vibrazzjoni, sabiex il-materjal jintrema 'l fuq fuq l-iskrin, u fl-istess ħin jimxi 'l quddiem f'linja dritta. L-għarbiel ta' fuq u t'isfel huma skarikati mill-ħwienet rispettivi tagħhom.
Struttura u karatteristiċi ta 'skrin li jivvibra lineari
Wiċċ għarbiel
Minħabba l-angolu żgħir tal-inklinazzjoni tal-wiċċ tal-iskrin, l-għoli tal-iskrin jitnaqqas, li huwa konvenjenti għat-tqassim tal-proċess.
Kaxxa tal-iskrin
Il-kaxxa tal-iskrin tal-iskrin li jivvibra lineari tadotta struttura magħluqa għal kollox, u m'hemm l-ebda tixrid ta 'trab, li jwassal aktar għall-protezzjoni tal-ambjent.
Mutur tal-vibrazzjoni
Il-veloċità tal-mutur tal-vibrazzjoni hija qrib il-frekwenza tax-xogħol; il-forza massima ta 'eċitazzjoni hija fil-medda tal-forza ta' eċċitazzjoni sintetika tal-mutur magħżula.
Għalf multipli
L-użu ta' għalf b'ħafna-kanali huwa ekwivalenti għaż-żieda tal-wisa' tal-wiċċ tal-iskrin u t-tnaqqis tal-ħxuna tas-saff tal-materjal fornut lill-wiċċ tal-iskrin, li huwa ta 'benefiċċju għall-materjali-multi biex malajr ikkuntattja l-wiċċ tal-iskrin u jgħaddi mit-toqob tal-iskrin. Naqqas id-distanza tat-trasport bla bżonn ta 'partiċelli oħxon, u b'hekk ittejjeb l-effiċjenza tax-xogħol ta' screening.
Il-vantaġġi ta 'skrin li jivvibra lineari
1. Produzzjoni kontinwa,-saff wieħed jew multi-saff ma teħtieġx gradazzjoni manwali u screening;
2. Struttura magħluqa għal kollox, l-ebda overflow tat-trab.
3. Adotta mutur tal-vibrazzjoni biex tiffranka l-enerġija u l-istorbju baxx;
4. Il-veloċità tal-bidu hija mgħaġġla, u l-iskrin li jivvibra lineari jieqaf jaħdem bla xkiel.
5. Installazzjoni sempliċi, tħaddim u manutenzjoni konvenjenti;
6. Ir-rata tas-self tal-iskrin hija għolja, iż-żona tal-unità hija kbira, mhix faċli biex tara, u hija volatili;
7. L-eżattezza tal-iskrinjar u l-klassifikazzjoni hija aktar minn 96 fil-mija, u l-volum tar-rimi huwa kbir.
Disinn uniku ta 'skrin li jivvibra ċirkolari
Berings tar-rombli ċilindriċi
Il-bearing għandu kemm il-kapaċità tal-ġarr kbir tal-bearing tar-rombli sferiku ta 'ringiela doppja kif ukoll il-vantaġġi tal-veloċità tal-limitu għoli tal-bearing tar-rombli ċilindriku.
karatteristiċi:
①The carrying capacity of dynamic and static loads is 21 percent higher than that of ordinary bearings, and the service life is increased by 90 percent ;
②The limit speed is 88 percent higher than that of ordinary bearings;
③ The friction torque in the whole speed range is very small, which is 25 percent smaller than that of ordinary bearings;
④ Low operating noise, because the statics of the rolling elements are optimized;
⑤Using the overall cage, high reliability;
⑥The allowable axial load carrying capacity is high;
⑦Good thermal stability, because the heat dissipation is optimized. (within 800 degrees)
Disinn ta' skrin b'ħafna-saffi
L-iskrin b'ħafna -saff jista 'jiġi ddisinjat b'tali mod li s-saff ta' fuq ikun skrin tal-malji fin, is-saff tan-nofs huwa skrin tal-malji oħxon, u s-saff tal-qiegħ huwa skrin tal-malji oħxon. Wara li dawn l-iskrins jiġu f'munzelli flimkien, l-inkullar u l-iwweldjar jintużaw fid-direzzjonijiet orizzontali u vertikali biex jgħaqqdu l-iskrins flimkien u jiffurmaw pluralità ta 'skrins żgħar b'ħafna -saffi, li kull wieħed minnhom isir skrin żgħir li jivvibra. Is-saħħa tal-iskrin tiżdied, il-ħajja tas-servizz tista 'tiġi estiża, l-ispiża tista' titnaqqas, u materjali ta 'daqsijiet differenti jistgħu jiġu skrinjati fl-istess ħin.
Modifika tal-istruttura tal-lembut tal-għalf
Żid baffle fid-delu tal-conveyor belt ta 'l-għalf ta' l-iskrin li jivvibra biex il-materjal idur biex jaqa 'quddiem l-iskrin, sabiex jipprevjeni li l-materjal ma jgħorokx direttament l-iskrin u jikkawża ħsara parzjali lill-iskrin.
Installa pjanċi tal-ilbies tal-gomma
Sabiex tittejjeb il-ħajja tas-servizz tal-pjanċa tal-kisi u tiffaċilita l-installazzjoni u ż-żarmar, pjanċa tal-kisi reżistenti għall-ilbies tal-gomma -hija installata fid-denb tal-iskrin li jivvibra bi ħxuna totali ta '35mm. Is-saff tal-qiegħ huwa pjanċa tal-azzar bi ħxuna ta '5mm. 30mm, il-gomma hija vulkanizzata mal-pjanċa tal-azzar. Il-pjanċa tal-kisja reżistenti għall-ilbies tal-gomma-hija installata f'żewġ biċċiet fil-punt tal-blanking fid-denb tal-iskrin li jivvibra. Il-pjanċa tal-kisi tista 'tiġi sostitwita meta jkun hemm problema, li mhux biss ittejjeb l-effiċjenza tal-manutenzjoni iżda tnaqqas ukoll l-ispiża.
Immuntar tal-Kaxxa Shaker
Bl-adozzjoni tal-proċess tal-iffurmar tal-ikkastjar tar-ramel tar-reżina, il-korp tal-kaxxa tal-ikkastjar ta 'preċiżjoni li jissodisfa r-rekwiżiti jista' jiġi prodott, u l-volum tal-ipproċessar tal-ikkastjar jitnaqqas b'mod sinifikanti, u l-kwalità tad-dehra titjieb b'mod sinifikanti.
Il-korp tal-kaxxa huwa integrat ma 'ċentru tal-magni tat-tħin tat-tħaffir-orizzontali, li jista' jirrealizza l-magni u l-iffurmar kollha f'ħin wieħed, u jista 'jiżgura l-eżattezza tal-magni.
Skrin ieħor ta' materjal mhux-metalliku
Ittejjeb l-effiċjenza tal-iskrinjar. Jista 'jtejjeb l-effiċjenza tal-iskrinjar tal-iskrin tal-metall b'madwar 20 fil-mija.
Reżistenza tajba għall-ilbies u ħajja twila ta 'servizz. Il-ħajja medja tagħha hija aktar minn 25 darba dik tal-malji tal-metall.
Naqqas il-ħin ta 'installazzjoni u ttejjeb ir-rata ta' tħaddim tat-tagħmir.
Il-ħinijiet ta 'sostituzzjoni tal-wiċċ tal-iskrin huma mnaqqsa, u r-rata ta' tħaddim tat-tagħmir hija ġeneralment 15 fil-mija ogħla minn dik tal-iskrin tal-metall.
Naqqas l-istorbju u ttejjeb l-ambjent tax-xogħol.
Il-pjanċa tal-għarbiel kollha tal-malji tal-iskrin mhux-metalliku hija sħiħa, li għandha ċertu effett ta 'buffering u tista' tnaqqas il-ħoss b'madwar 20dB(A).
Mistoqsijiet Frekwenti
X'għandi nagħmel jekk il-bearing ta 'l-iskrin li jivvibra jissaħħan u bil-ħsara? (Kawża u Soluzzjoni)
Għażla tal-bearings mhux raġonevoli: Uża berings speċjali. Il-bearings tal-iskrin li jivvibraw użati komunement ġeneralment jinkludu berings tar-rombli ċilindriċi u berings tar-rombli sferiċi.
Id-disinn tal-istruttura tal-lubrikazzjoni u s-siġillar mhuwiex raġonevoli: uża lubrikazzjoni taż-żejt irqiq, ittejjeb il-kanal tal-lubrikazzjoni, u ttejjeb l-istruttura tas-siġillar
Għażla mhux xierqa ta 'bearing u bearing housing toqba tajbin: agħżel tolleranza ta' tajbin raġonevoli. Iċ-ċirku ta 'ġewwa tal-bearing u x-xaft huma mgħammra b'mod ta' transizzjoni laxka jew tolleranza ta 'twaħħil ta' clearance, u ċ-ċirku ta 'barra u t-toqba tas-sedil tal-bearing huma mgħammra bi transizzjoni stretta jew tolleranza ta' interferenza kemmxejn iżgħar.
X'inhi d-differenza bejn l-iskrin li jivvibra ċirkolari u l-iskrin li jivvibra lineari?
Il-mutur tal-iskrin li jivvibra ċirkolari huwa mmexxi miċ-ċinturin V- biex il-blokka eċċentrika tal-exciter iddur b'veloċità għolja, li tiġġenera forza inerzjali ċentrifugali kbira u tħeġġeġ il-kaxxa tal-iskrin biex tipproduċi moviment ċirkolari b' ċerta amplitudni.
L-iskrin li jivvibra lineari juża l-eċitazzjoni tal-mutur tal-vibrazzjoni bħala s-sors tal-vibrazzjoni, sabiex il-materjal jintrema 'l fuq fuq l-iskrin u jimxi 'l quddiem f'linja dritta fl-istess ħin.
X'għandi nagħmel jekk il-qafas tal-iskrin jinkiser?
Il-ksur tal-qafas tal-iskrin huwa ġeneralment ikkawżat mit-tħawwid tal-qafas tal-iskrin li jivvibra.
Soluzzjoni: Ħoxx il-pjanċa tal-ġenb, jew lokalment teħxien il-pjanċa tal-ġenb ħdejn l-exciter (jew żid pjanċi addizzjonali) biex ittejjeb ir-riġidità tal-qafas kollu tal-iskrin.
Kif tittratta l-imblukkar tal-għarbiel?
B'mod ġenerali, l-imblukkar tat-toqob tal-iskrin tal-iskrin li jivvibra huwa l-aktar minħabba l-kontenut għoli ta 'tajn u l-kontenut tal-ilma fl-għalf, li jagħmel il-materjal jeħel mat-toqob tal-iskrin u jimblokka t-toqob tal-iskrin.

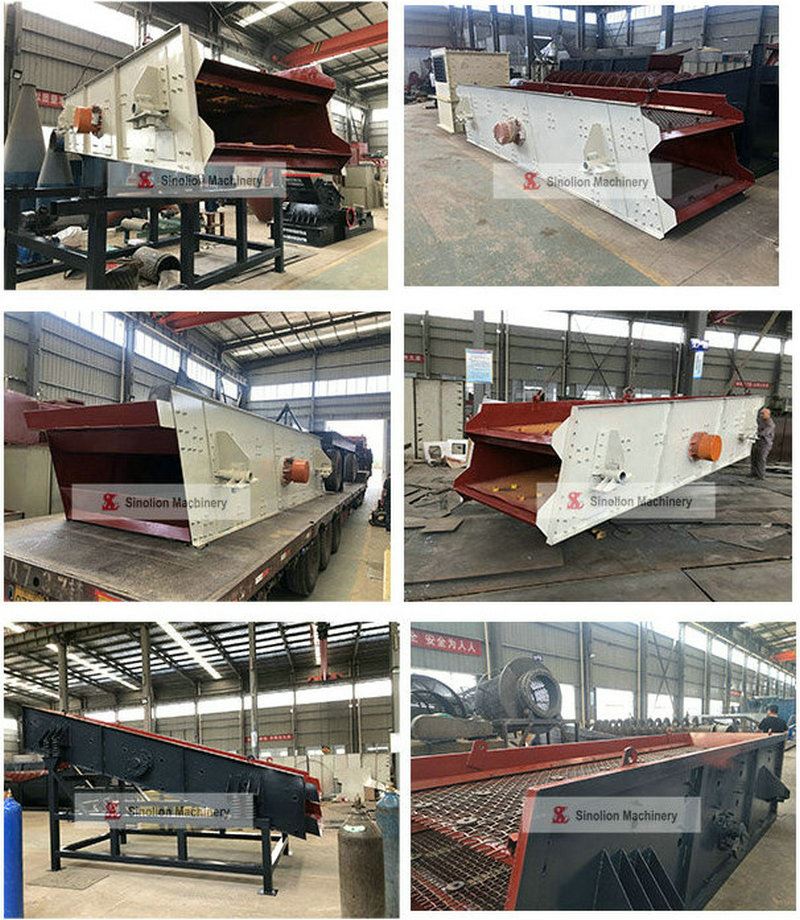

Stampi
